高周波模具一般分為三大類：高周波同步熔斷模具、高周波雕刻模具、高周波封口模具。它主要是采用銅或鋁制作，相比較下銅模要比鋁模貴，導電性也比較好，高周波模具主要分為熔斷模具上模為優質銅條、切刀為激光切刀，具有傳熱好、切邊光滑無任何毛刺便于撕料。高周波雕刻模具采用電腦刻花，具有紋路清晰、大小均勻一至并可根據客戶要求定制各類花紋(直紋、斜紋、三角紋、點紋等)，高周波封口模具需要提供吸塑和紙卡的包裝樣板，大多為手工制作及電腦鑼。

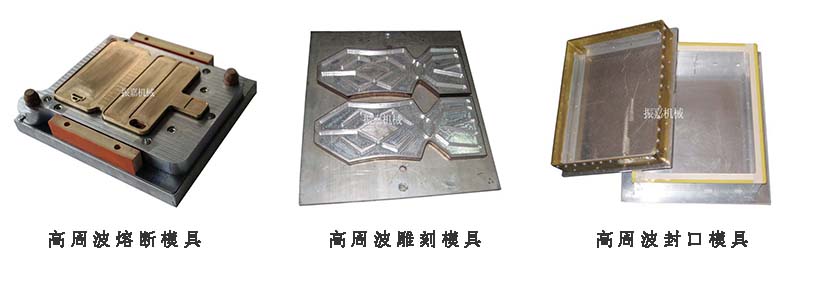

高周波模具展示圖（如下圖）

高周波模具圖片

高周波模具材料：

(一)高周波銅模(以車門板壓紋銅模為例)

銅模制作方式為：

(1)依圖面制作出所須的尺寸及形狀。

(2)銅片納入后須加以整平。

(3)依模具圖申購所須的材料規格。(含銅片、固定器及鋁板)

(4)加工所制作的尺寸形狀之兩面為平行。(銅片的高度皆等高，平行度公差需在+-0.05㎜以內)。

(5) 制作扶持器，上方貼泡棉，其高度約低于銅模面3-5㎜。

(6)將成品圖貼合在鋁板上，再將所有的銅片依圖面形狀分別以固定器將之固定于鋁板上。(固定器須于事前做妥統一規格)。

(7)將固定器A也固定于鋁板上以作為車門板尺寸之定位。

(8)制作車門板固定器A(固定器A為依據圖面所給之尺寸)。

(9)左右兩端各制作一支手把分別固定于鋁板上，以利于搬運。

(10)再確認模具各部位尺寸是否正確。

(11)試模(電流、壓力、屏流會因模具之大小而有差異)。

高周波模具設計：

(1)圖面尺寸確認。

(2)產設提供2D或3D成品圖。

(3)繪制模具各單件圖。

(4)繪制模具總成圖：設定閉模高度。

(5）出圖(CAM程式轉換)
